新疆天文台接收机组成员李健、裴鑫经过近两年的不懈努力，于近期成功开发出用于全息法天线测量的数字相关机。此工作是在正高级工程师陈卯蒸和高级工程师聂俊的指导下完成的。
相关机是全息法天线面形精度测量主要的设备之一，其性能直接影响到测量精度和准确度。该数字相关机是基于CASPER的ROACH平台，在MATLAB Simulink和Xilinx System Generator联合软件平台环境下进行开发。其原理简图如图1所示：

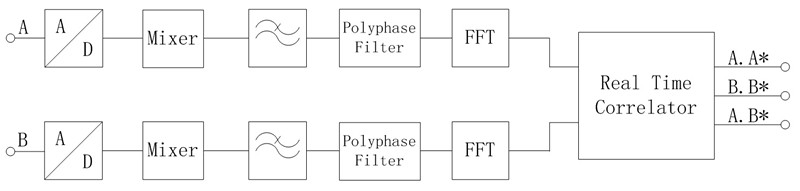

图1 数字相关机原理图
该数字相关机采用了带通采样技术，无需在相关机之前进行基带转换，使全息测量硬件系统更加简洁；采样速率为10M～1000Mbps可调，采用数字混频、多相滤波，信号带宽和频率分辨率都易于调整，具有很大的灵活性和可扩展性。目前所采用的采样速率为600Mbps、信号带宽37.5MHz、FFT点数为4096、频率分辨率为9.2KHz。开发小组对该相关机相位测量的稳定性进行了测试，测试时间为10小时，其标准偏差小于0.03°。测试结果如图2所示：

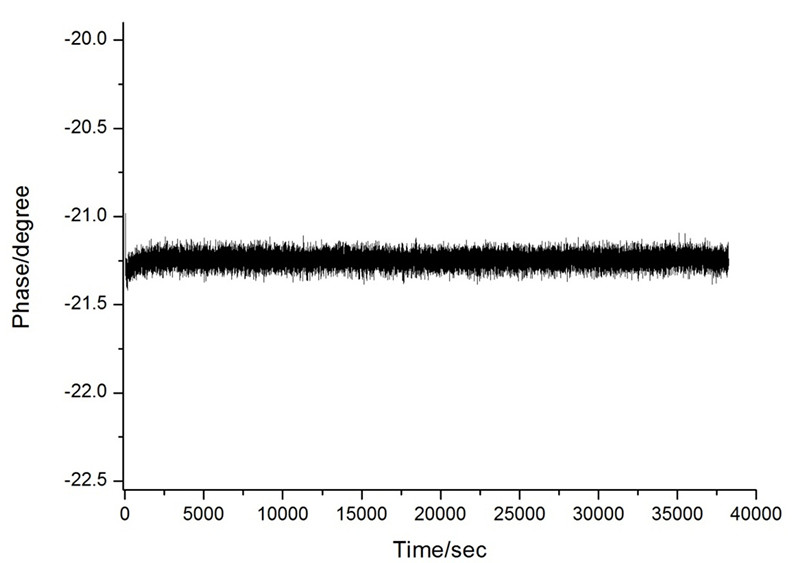

图2 相位稳定性测试结果，信号源模拟频率为12.749GHz的卫星信标，经由波导同轴转换后将该信号送至LNB高频头（卫星专用信号接收器），采用功分器将该信号进行功分两路分别送至相关机A、B输入。
